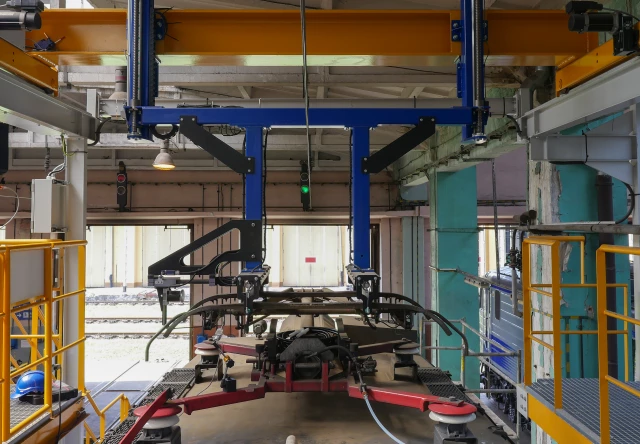

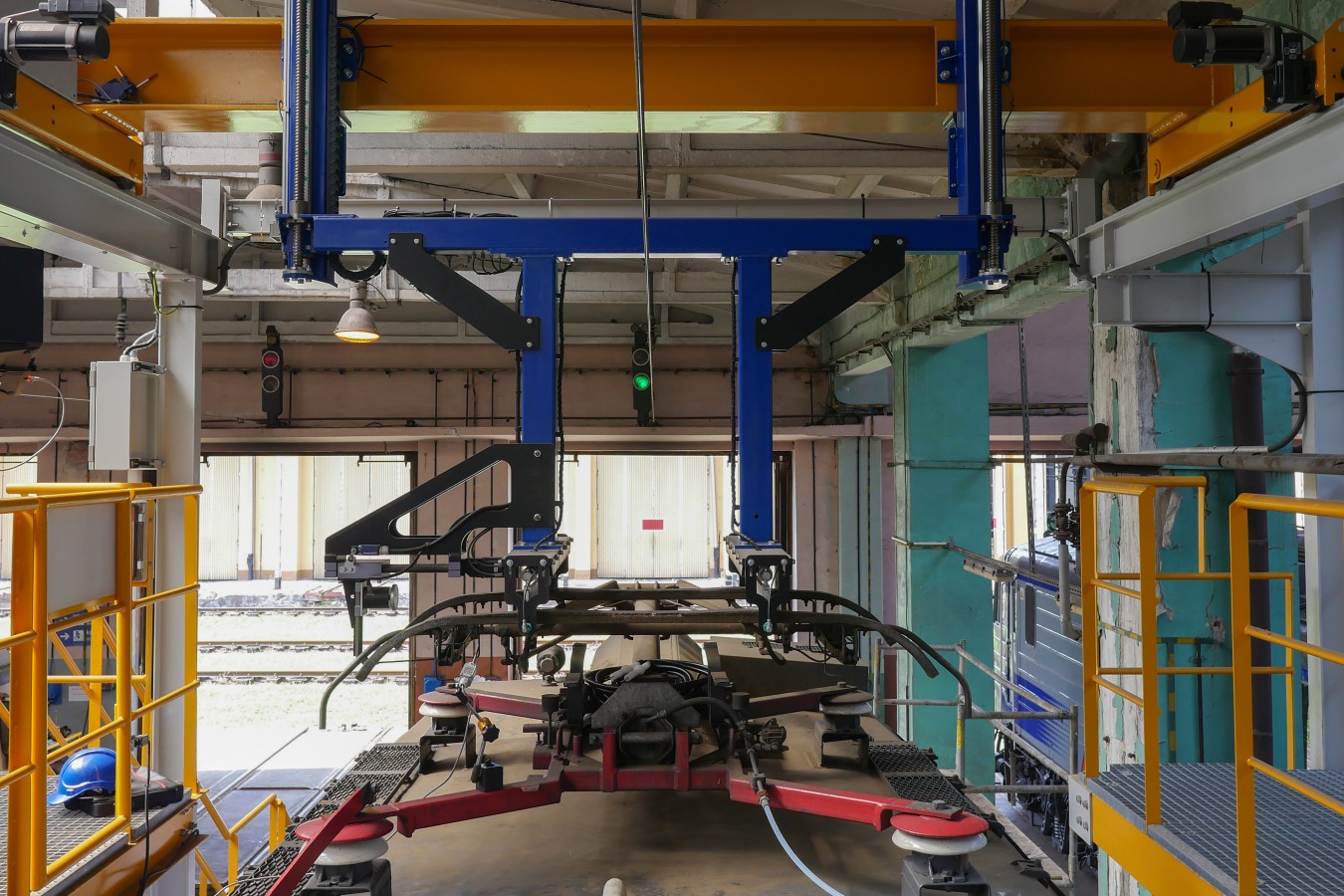

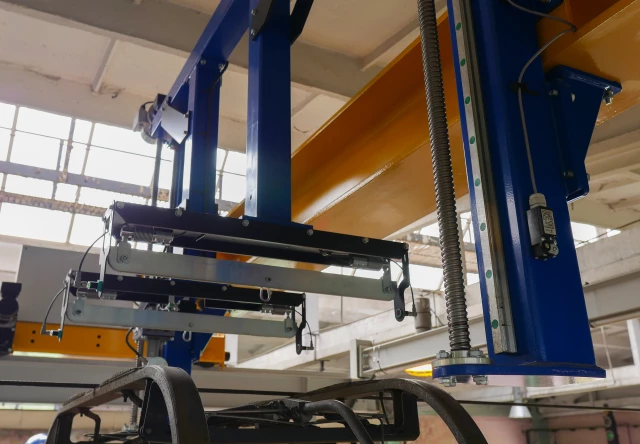

Stanowisko przeznaczone jest do badania charakterystyk odbieraków prądu zamontowanych na pojazdach szynowych zgodnie z normami PN – K – 91001 oraz PN – EN 50206 – 1.

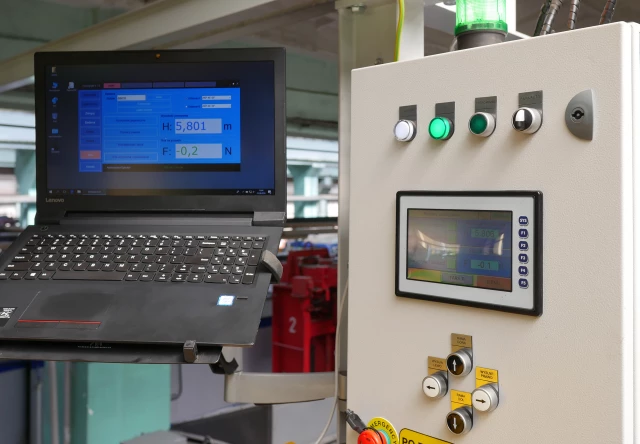

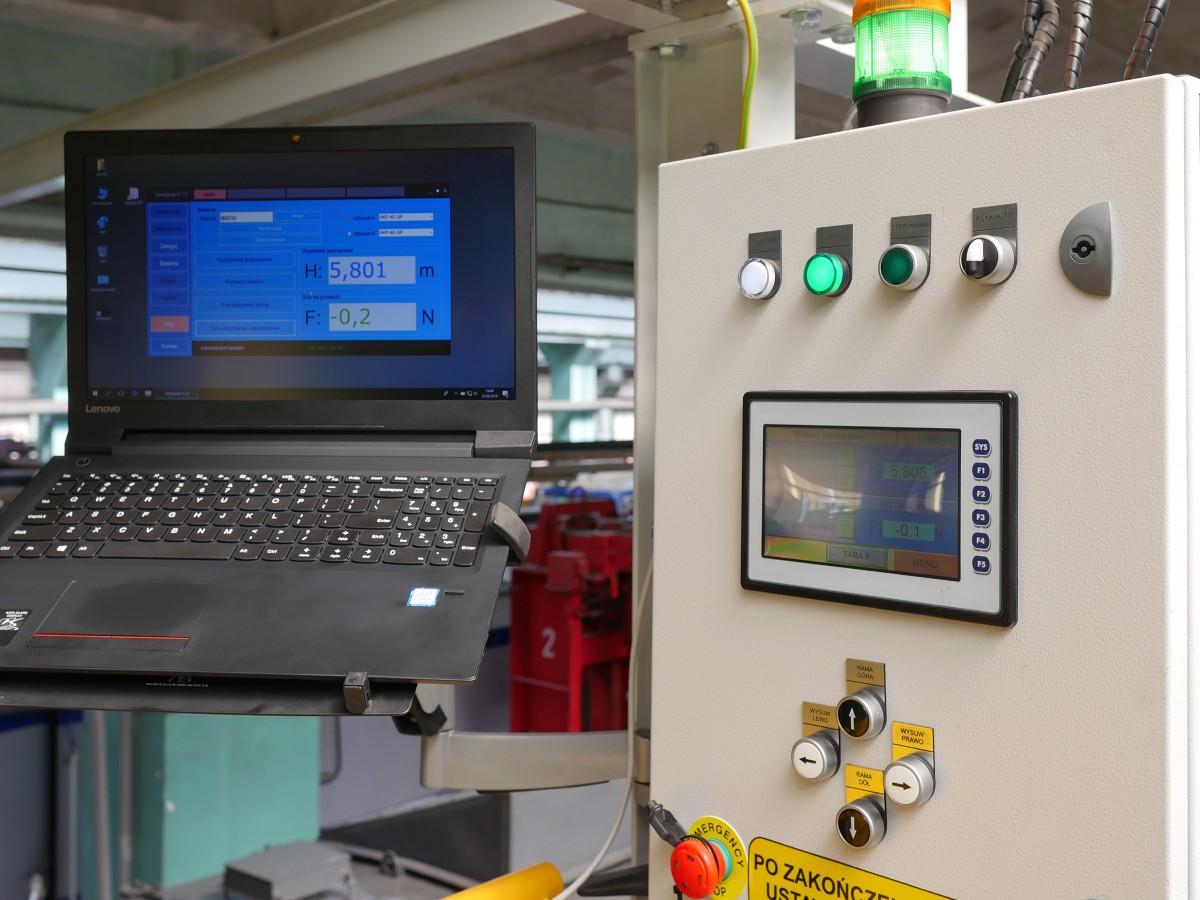

System komputerowy stanowiska umożliwia rejestrację danych pomiarowych, w tym:
- czas podnoszenia się odbieraka do wysokości znamionowej,
- czas opadania odbieraka z wysokości znamionowej,
- czas odsunięcia ślizgacza,
- wysokość ślizgacza w stanie złożonym od poziomu wspornika izolatora,
- nacisk statyczny w zakresie roboczym,
- siła docisku,
- siła opuszczająca,
- swoboda obrotu ślizgacza,
- siła utrzymująca w położeniu złożonym,
- sprawdzenie poprawności działania i szczelności układu pneumatycznego,
- odchylenie boczne,
- pochylenie ślizgacza,
- pomiar zużycia nakładek,
- pomiar rezystancji izolacji,
- próba wytrzymałości elektrycznej izolacji.
- napięcie zasilające: 3 x 400 V +10%, -15% L1+L2+L3+N+PE,
- częstotliwość napięcia zasilającego: 50 Hz ±10%,
- moc zainstalowana: ≤ 1 kW,

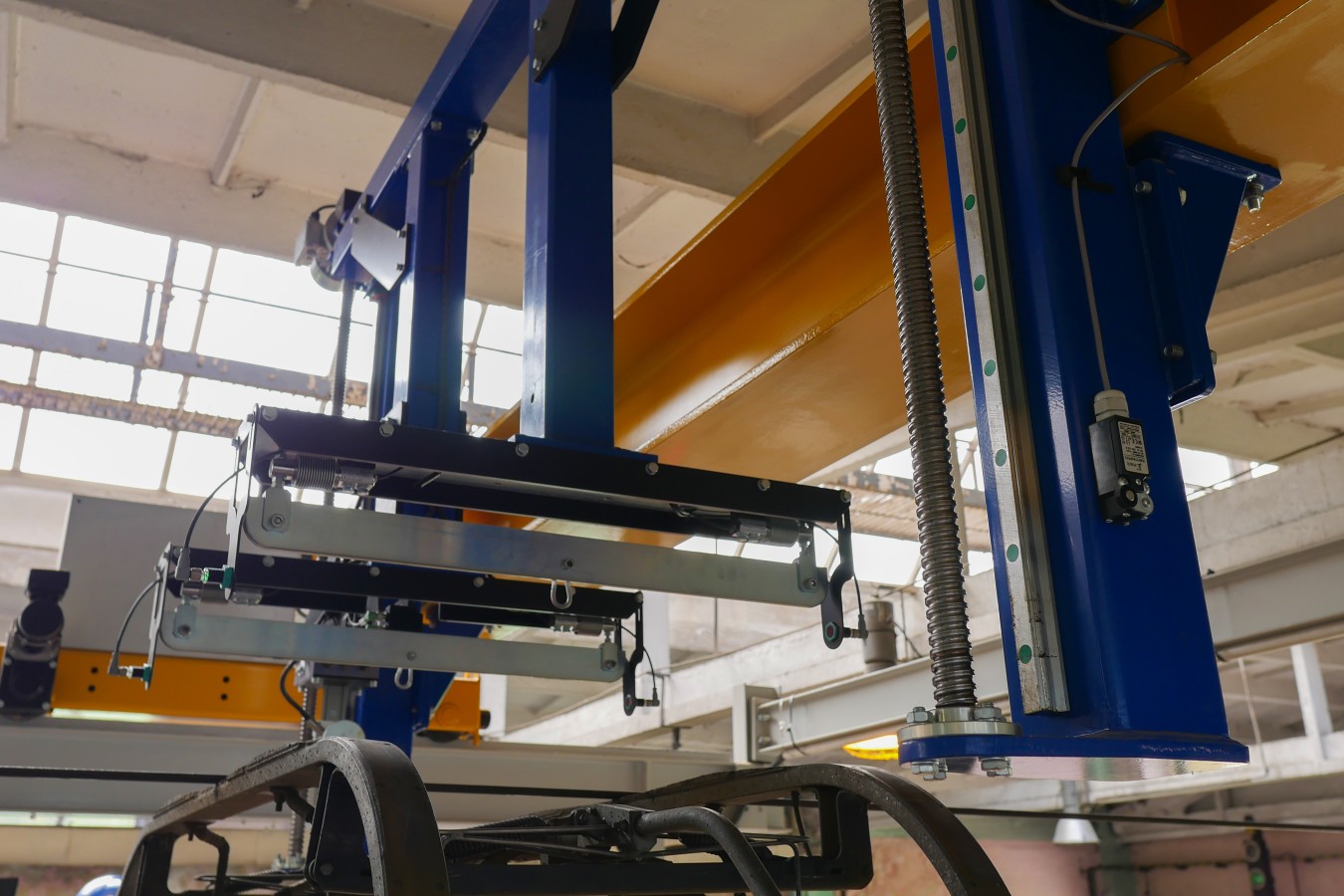

- skok modułu do pomiaru wysokości: 1300 mm nominalny (ograniczony do warunków Użytkownika),
- skok modułu do pomiaru wyboczenia: 280 mm,
- dokładność pomiaru: 1 mm,
- pomiar siły pantografu: ± 40 kg (392,4 N),
- pomiar siły wyboczenia pantografu: ± 50 kg (490,5 N),
- dokładności pomiaru: 1 N,
- prędkość jazdy modułu pomiarowego: regulowana 10 – 62 mm/s,
- dokładność pomiaru czasu: 1 s,
- dokładność pozycjonowania stanowiska: ± 3 mm.
